Конструкция фасадной системы под клинкерный кирпич с воздушным зазором предназначена для облицовки фасадов и утепления с наружной стороны вновь строящихся и реконструируемых зданий и сооружений различного назначения, всех уровней ответственности, степеней огнестойкости, классов функциональной и конструктивной пожарной опасности в местностях, относящихся к различным ветровым районам с различными геологическими и геофизическими условиями — в соответствие с подтвержденной расчетами и испытаниями несущей способностью конструкций, а также к районам с различными температурно-климатическими условиями — в соответствие с результатами теплотехнических расчетов и к районам с неагрессивной, слабоагрессивной и среднеагрессивной внешней средой.
Вентфасады "под кирпич"
Вентилируемая фасадная оцинкованная система «под кирпич» применяется в 4 (четырех) вариантах исполнения в зависимости от установки направляющих профилей (вылет кронштейна относительно основания может регулироваться удлинителем):
Вертикальная навесная фасадная система на Т- и Г-образных профилях "под кирпич"
Рисунок 1.
Рисунок 2.

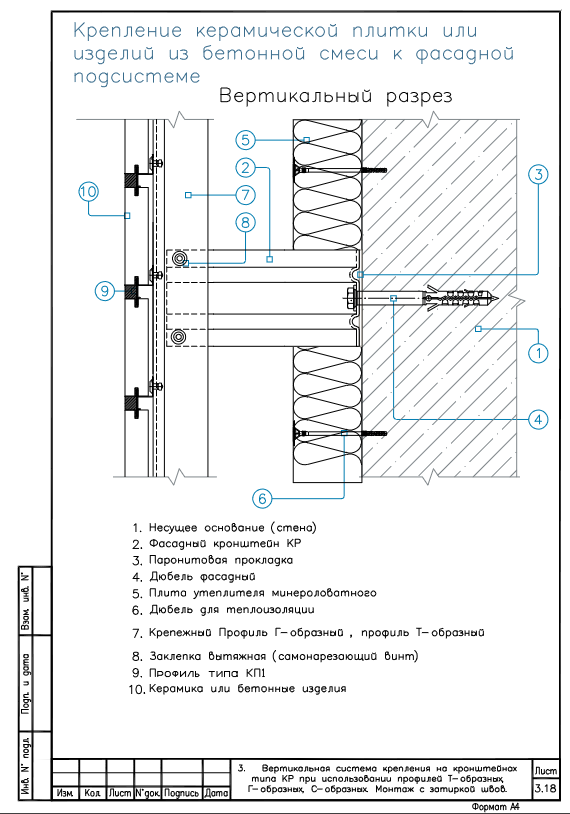

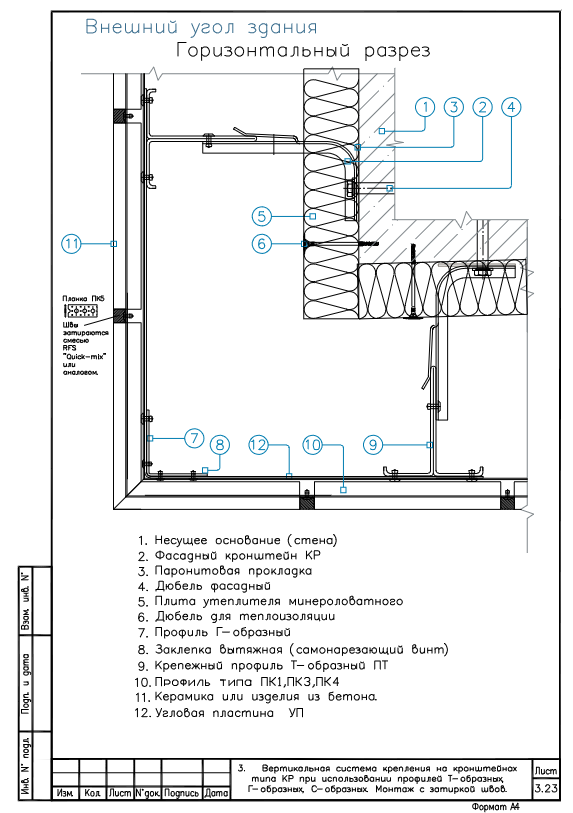

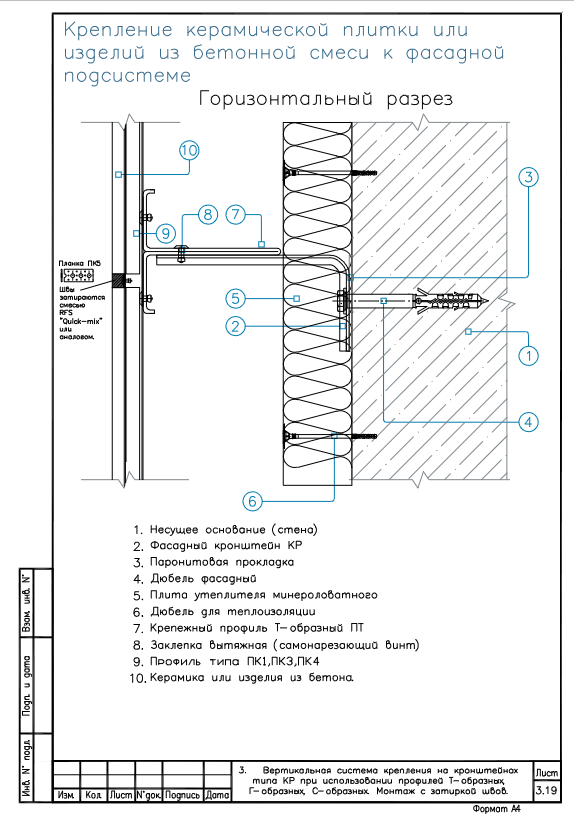

1. Вертикальная система крепления на кронштейнах типа КР при использовании профилей Т-образных и Г-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль Т-образный или Г-образный в вертикальное положение. Установка облицовки на профиль.
Межэтажная оцинкованная навесная фасадная система "под кирпич"
Рисунок 3.
Рисунок 4.
2. Межэтажная система крепления на кронштейнах типа КМ при использовании профилей С-образных усиленных. Кронштейны типа КМ1, КМ2, КМ3, КМ4 установлены в вертикальное положение, на них монтируется профиль С-образный усиленный в вертикальное положение. Установка облицовки на профиль.
Нужна подсистема фасада:
Подробнее о подсистемах, элементах и компании «Фаворит ФС» в PDF-каталоге:
- варианты подсистем в зависимости от облицовки
- описание подсистем
- размеры и чертежи элементов подсистем
- примеры объектов

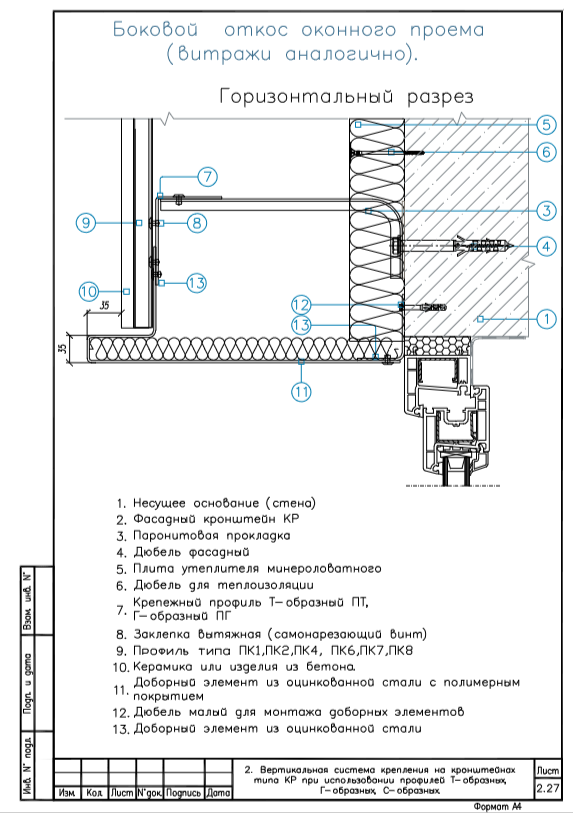

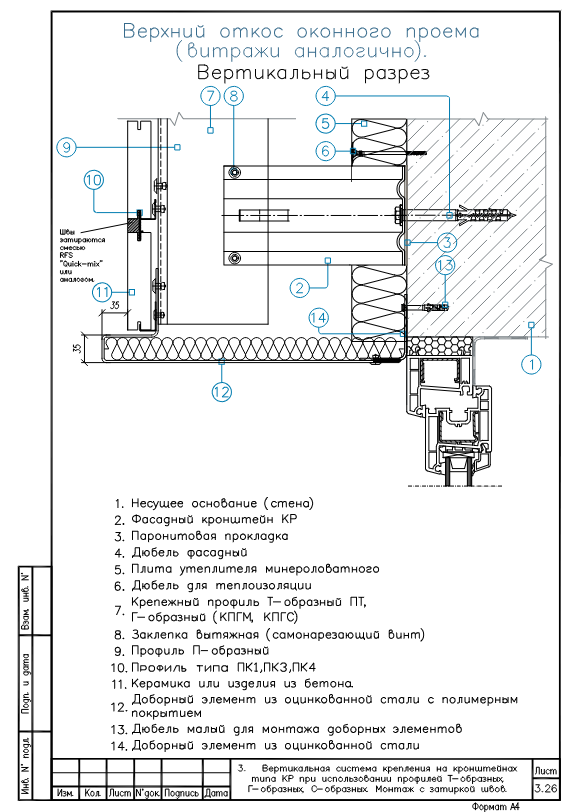

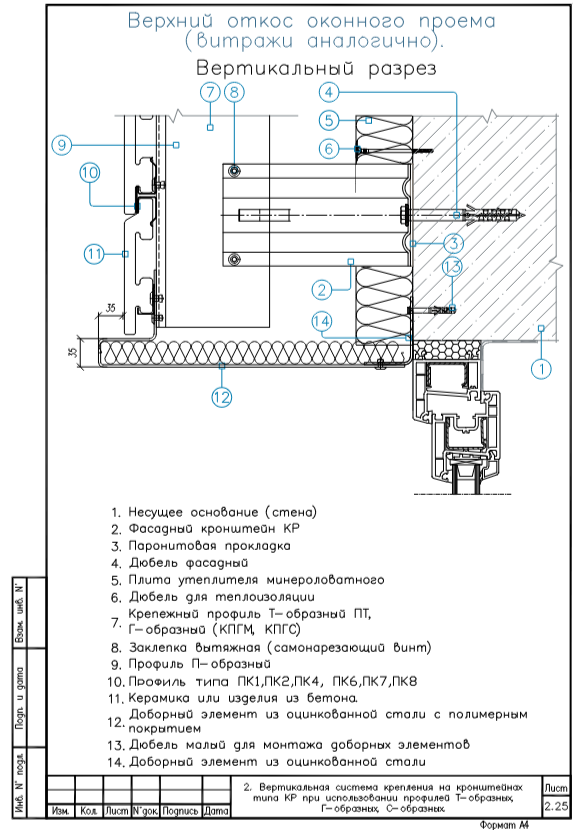

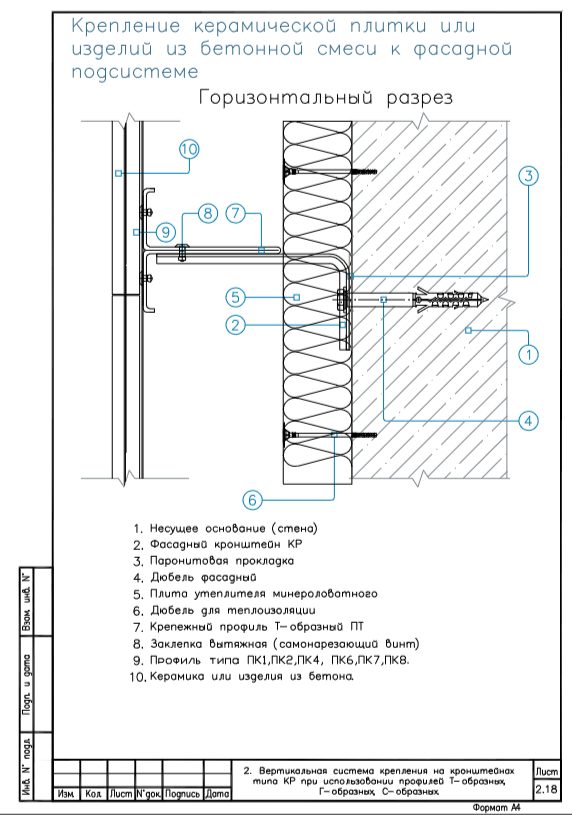

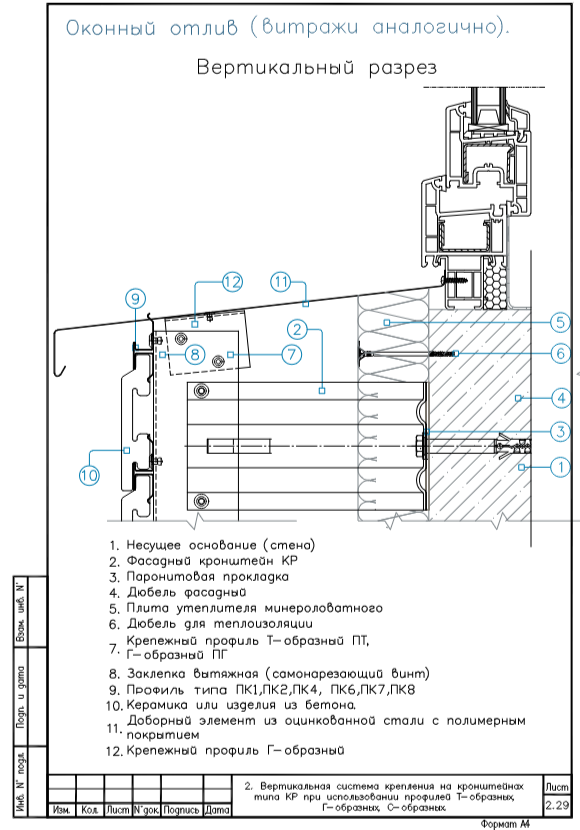

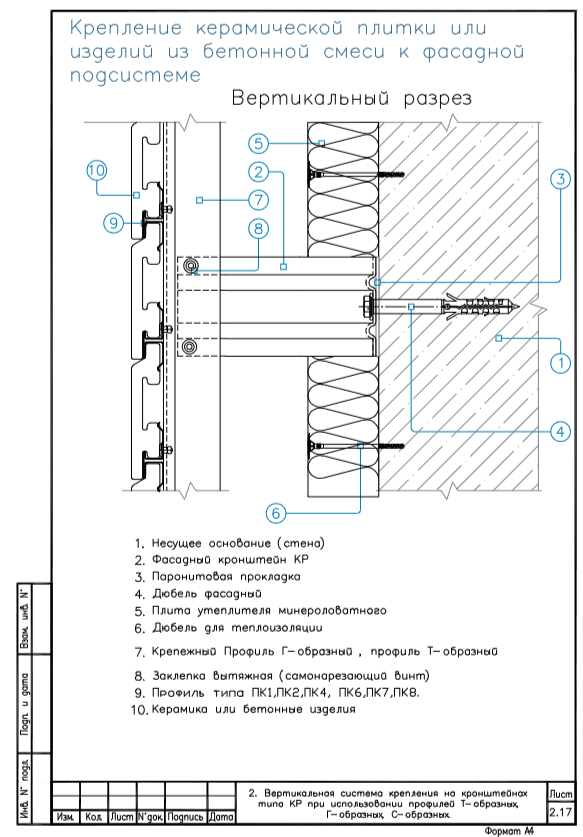

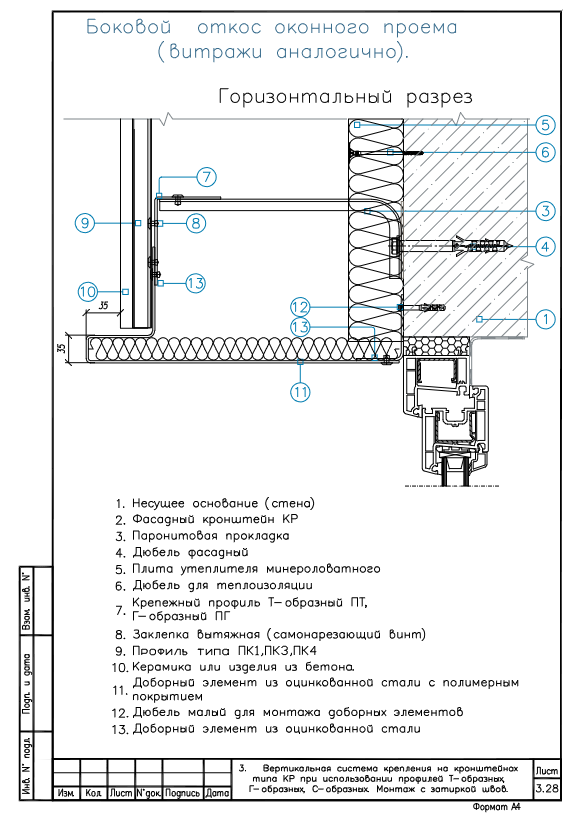

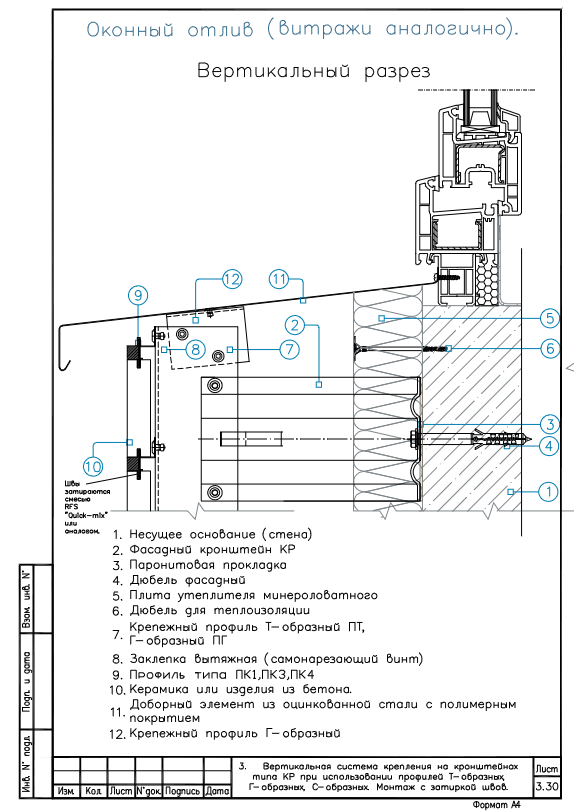

Основные узлы и сечения
