Подсистема вентилируемого фасада из керамогранита с воздушным зазором, предназначена для облицовки фасадов и утепления с наружной стороны вновь строящихся и реконструируемых зданий и сооружений различного назначения.
Керамогранитный вентилируемый фасад включает в себя:
- стальную несущую конструкцию (подсистему),
- элементы крепления,
- теплоизоляционный слой,
- гидроветрозащитную мембрану,
- сами керамогранитные плиты,
- воздушный промежуток между плитами и слоем теплоизоляции.
Такая конструкция обеспечивает циркуляцию воздуха, что способствует удалению влаги и конденсата, предотвращая разрушение как фасада, так и стен здания.
Подсистемы для крепления керамогранита
Подсистема для вентилируемого фасада из керамогранита применяется в 6 (шести) вариантах исполнения в зависимости от установки направляющих профилей (вылет кронштейна относительно основания может регулироваться удлинителем):
Горизонтально-вертикальная оцинкованная навесная фасадная система под керамогранит
Рисунок 1.
1. Горизонтально-вертикальная система крепления на кронштейнах типа КР1, КР2, КР3, при использовании профилей Г-образных, П-образных, ПZ-образных.
Кронштейны типа КР1, КР2, КР3 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка кляммеров происходит на вертикальные профиля.
2. Горизонтально-вертикальная система крепления на кронштейнах типа КР4, КР5 при использовании профилей Г-образных, П-образных, ПZ-образных. Кронштейны типа КР4, КР5 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка кляммеров происходит на вертикальные профиля.
Вертикальная оцинкованная навесная фасадная система на Т- и Г-образных профилях
Рисунок 2.
Рисунок 3.
3. Вертикальная система крепления на кронштейнах типа КР при использовании профилей Т-образных и Г-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль Т-образный или и Г-образный в вертикальное положение. Установка кляммеров на вертикальные профиля.
Вертикальная оцинкованная навесная фасадная система на С-образном профиле
Рисунок 4.
4. Вертикальная система крепления на кронштейнах типа КР4, КР5 при использовании профилей С-образных. Кронштейны типа КР4, КР5 установлены в вертикальное положение, на них монтируется профиль С-образный в вертикальное положение. Установка кляммеров на вертикальные профиля.
Вертикально-горизонтальная оцинкованная навесная фасадная система
Рисунок 5.
5. Вертикально-горизонтальная система крепления на кронштейнах типа КР при использовании профилей С-образных, Т-образных ,L-образных, П-образных, ПZ-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль С-образный, или Т-образный,или L-образный в вертикальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в горизонтальном положении.Установка кляммеров на горизонтальные профиля профиля.
Межэтажная оцинкованная навесная фасадная система
Рисунок 6.
Рисунок 7.
6. Межэтажная система крепления на кронштейнах типа КМ при использовании профилей С-образных усиленных. Кронштейны типа КМ1, КМ2, КМ3, КМ4 установлены в вертикальное положение, на них монтируется профиль С-образный усиленный в вертикальное положение. Установка кляммеров на вертикальные профиля.
Нужна подсистема фасада:
Подробнее о подсистемах, элементах и компании «Фаворит ФС» в PDF-каталоге:
- варианты подсистем в зависимости от облицовки
- описание подсистем
- размеры и чертежи элементов подсистем
- примеры объектов

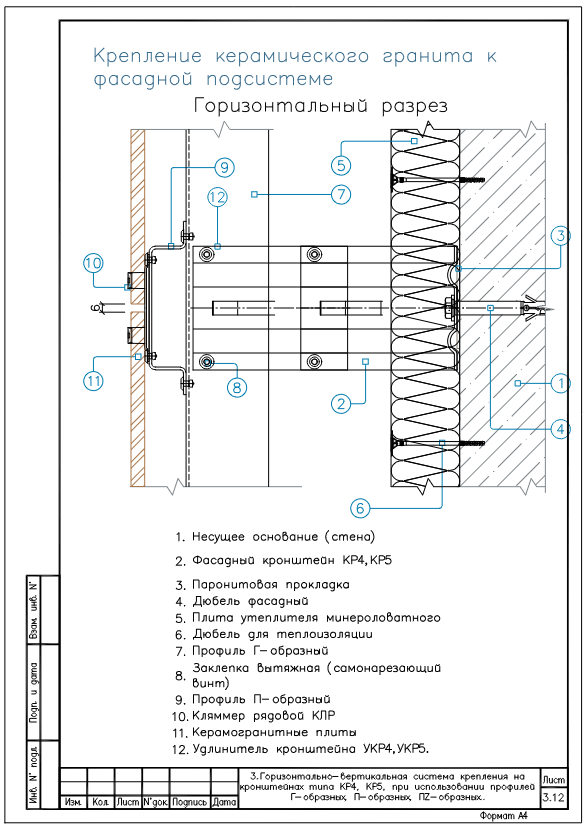

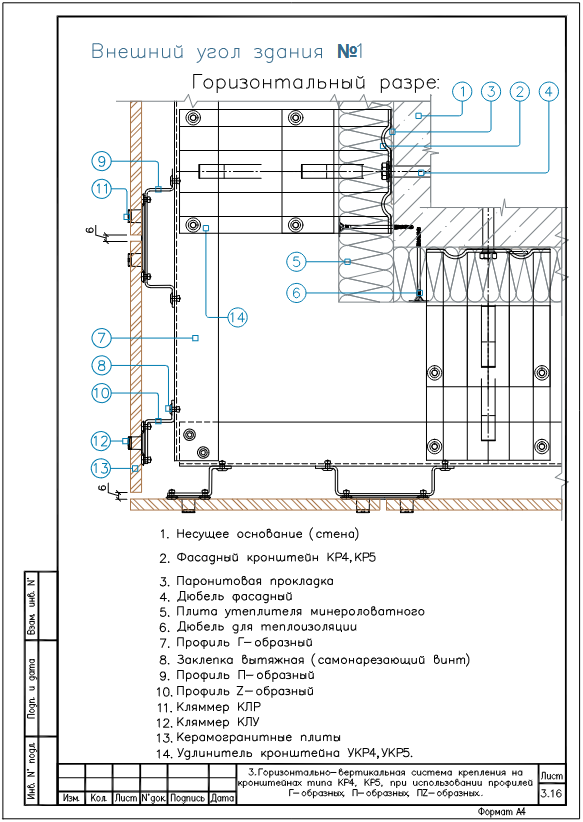

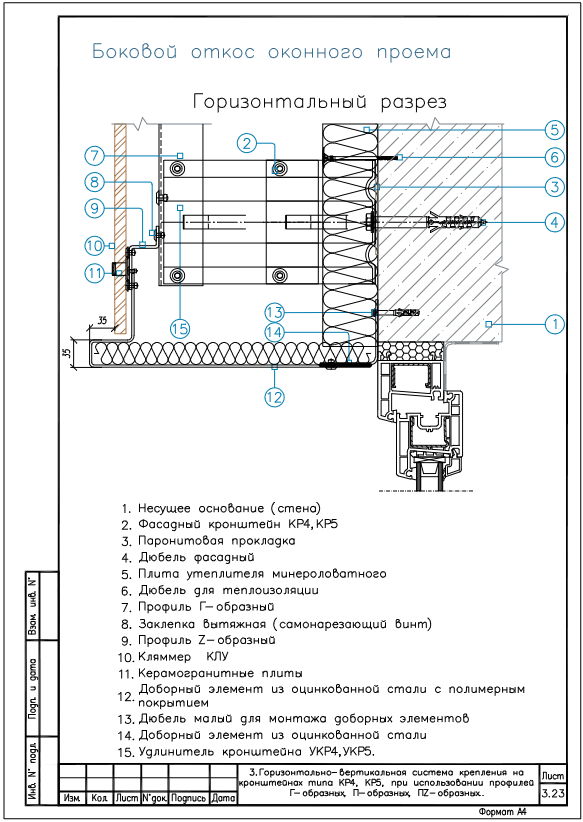

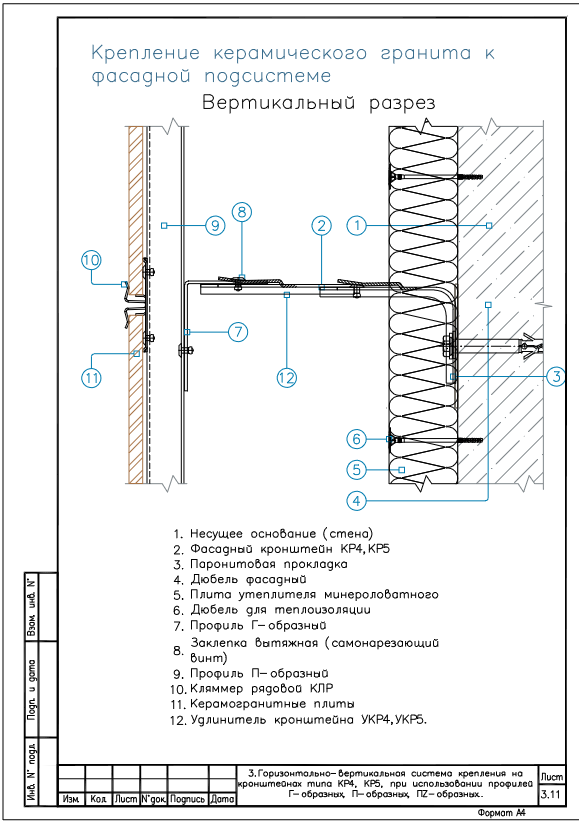

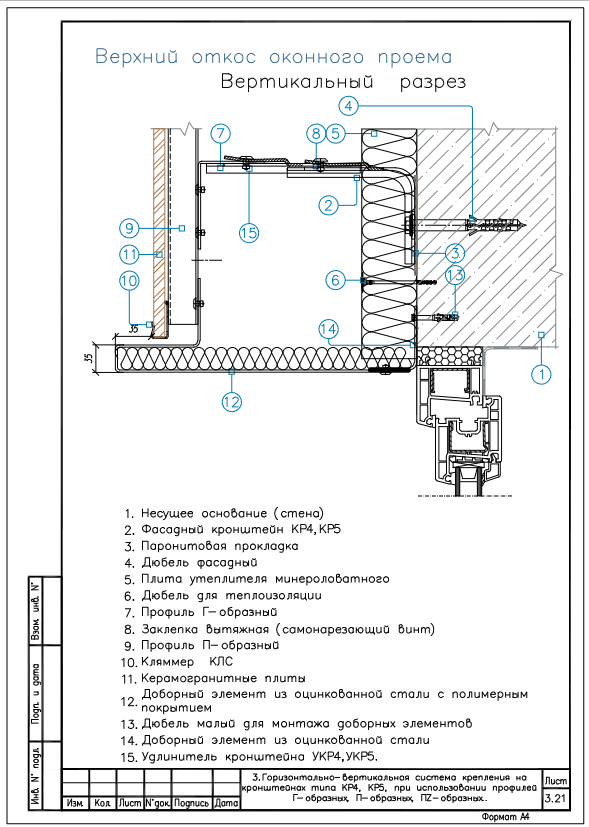

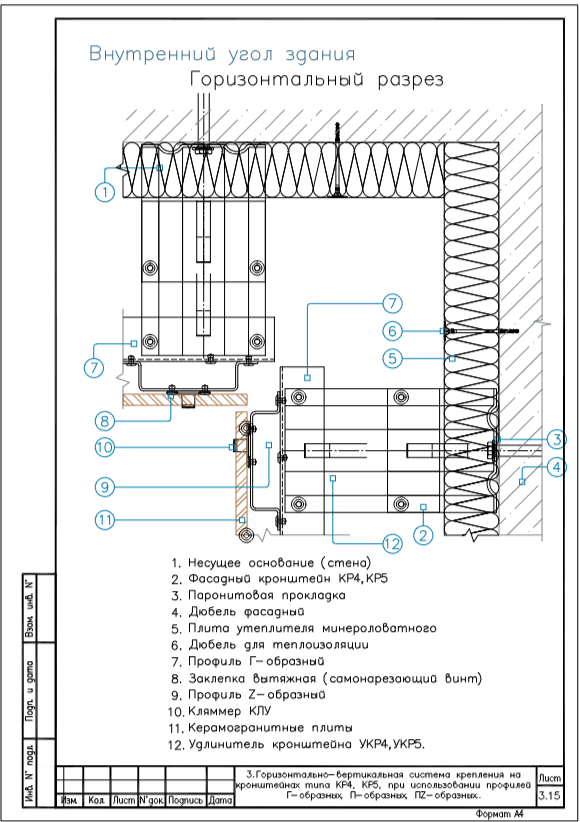

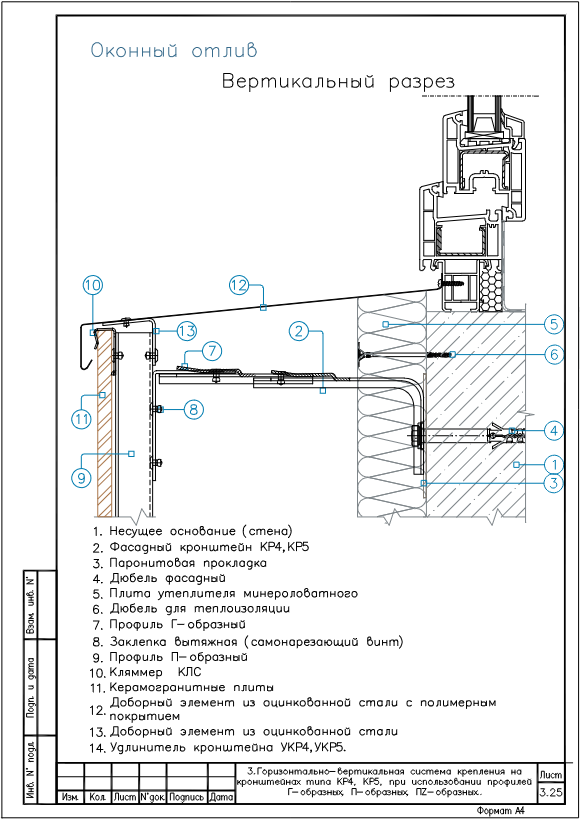

Основные узлы и сечения
