истема «Фаворит Плита» используется облицовки зданий системаи с воздушным зазором. Для облицовки с видимым креплением используются: хризотилцементные плиты, асбестоцементные плиты и сайдинги, известные также как фиброцемент, с видимым креплением.
Фиброцементные плиты состоят из цемента, армирующих волокон и минеральных наполнителей. Этот материал экологически чистый, не содержит компонентов, которые негативно влияют на здоровье человека. Он долговечен, не подвержен гниению, коррозии и возникновению грибка. Фиброцемент устойчив к прямым солнечным лучам и осадкам, содержащим кислотные компоненты. Фиброцементный фасад также обладает дополнительными шумоизоляционными свойствами.
Навесной фасад под фиброцемент позволяет создавать разнообразные и оригинальные дизайны зданий за счет разнообразия текстур и цвета, которые можно придать фиброцементной плите.
Вентилируемый фасад из фиброцементных плит
Подсистема вентилируемого фасада из фиброцементных плит разрабатывается в 6 вариантах в зависимости от установки направляющих профилей (вылет кронштейна относительно основания может регулироваться удлинителем):
Горизонтально-вертикальная навесная фасадная система из фиброцементных плит
Рисунок 1.
1. Горизонтально-вертикальная система крепления на кронштейнах типа КР1, К2, КР3 при использовании профилей Г-образных, П-образных, ПZ-образных. Кронштейны типа КР1, К2, КР3 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка плит на саморезы.
2. Горизонтально-вертикальная система крепления на кронштейнах типа КР4, КР5 при использовании профилей Г-образных, П-образных, ПZ-образных. Кронштейны типа КР4, К5 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка плит на саморезы.
Вертикальная навесная фасадная система на Т- и Г-образных профилях из фиброцементных плит
Рисунок 2.
Рисунок 3.
3. Вертикальная система крепления на кронштейнах типа КР при использовании профилей Т-образных и Г-образных. Кронштейны типа КР1, К2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль Т-образный или и Г-образный в вертикальное положение. Установка плит на саморезы.
Вертикальная навесная фасадная система на С-образных профилях из фиброцементных плит
Рисунок 4.
4. Вертикальная система крепления (рисунок 4) на кронштейнах типа КР4, КР5 при использовании профилей С-образных. Кронштейны типа КР4, КР5 установлены в вертикальное положение, на них монтируется профиль С-образный в вертикальное положение. Установка плит на саморезы.
Горизонтально-вертикальная навесная фасадная система из фиброцементных плит
Рисунок 5.
5. Вертикально-горизонтальная система крепления (рисунок 5) на кронштейнах типа КР при использовании профилей С-образных, Т-образных ,L-образных, П-образных, ПZ-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль С-образный, Т-образный или L-образный в вертикальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в горизонтальном положении.Установка плит на саморезы.
Межэтажная навесная фасадная система из фиброцементных плит
Рисунок 6.
Рисунок 7.
6. Межэтажная система крепления (рисунки 6, 7) на кронштейнах типа КМ при использовании профилей С-образных усиленных. Кронштейны типа КМ1, КМ2, КМ3, КМ4 установлены в вертикальное положение, на них монтируется профиль С-образный усиленный в вертикальное положение. Установка плит на саморезы.
Нужна подсистема фасада:
Подробнее о подсистемах, элементах и компании «Фаворит ФС» в PDF-каталоге:
- варианты подсистем в зависимости от облицовки
- описание подсистем
- размеры и чертежи элементов подсистем
- примеры объектов

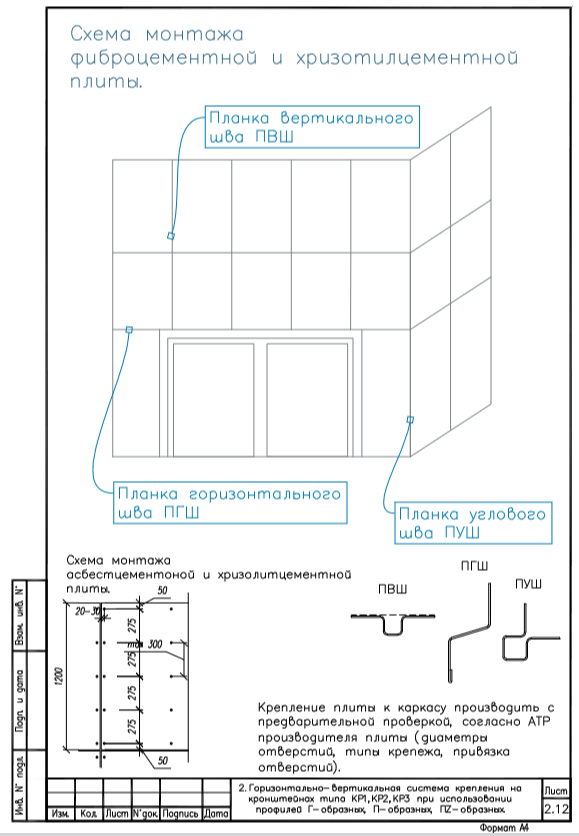

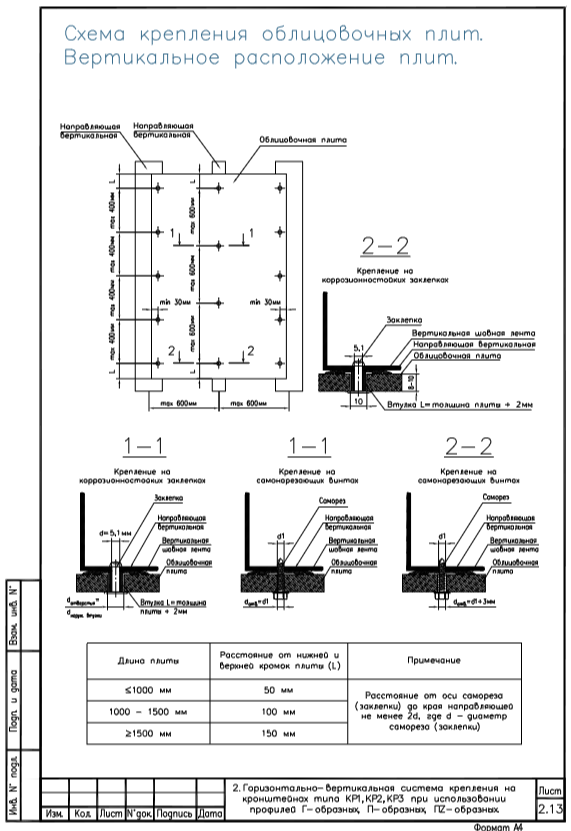

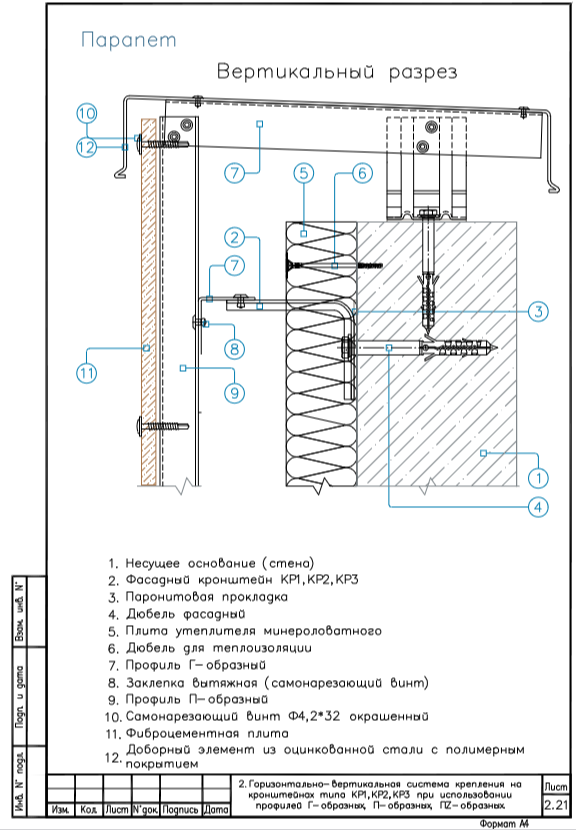

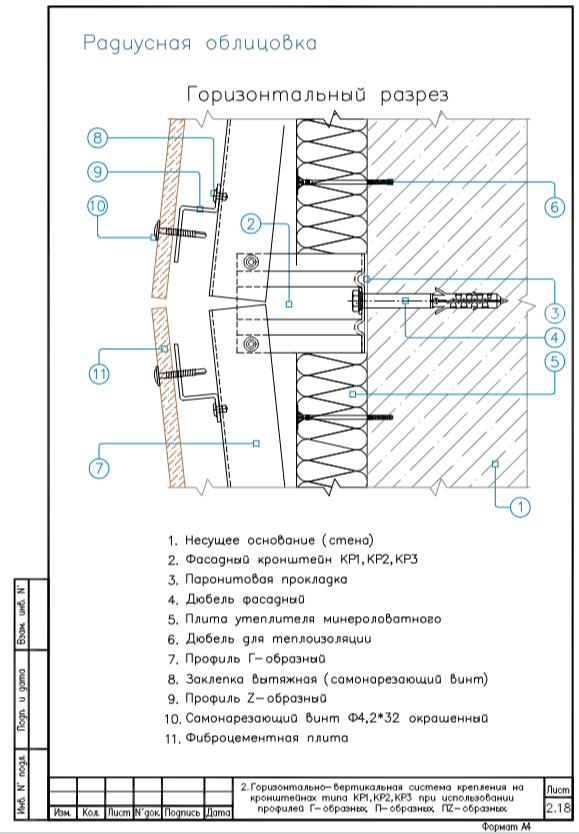

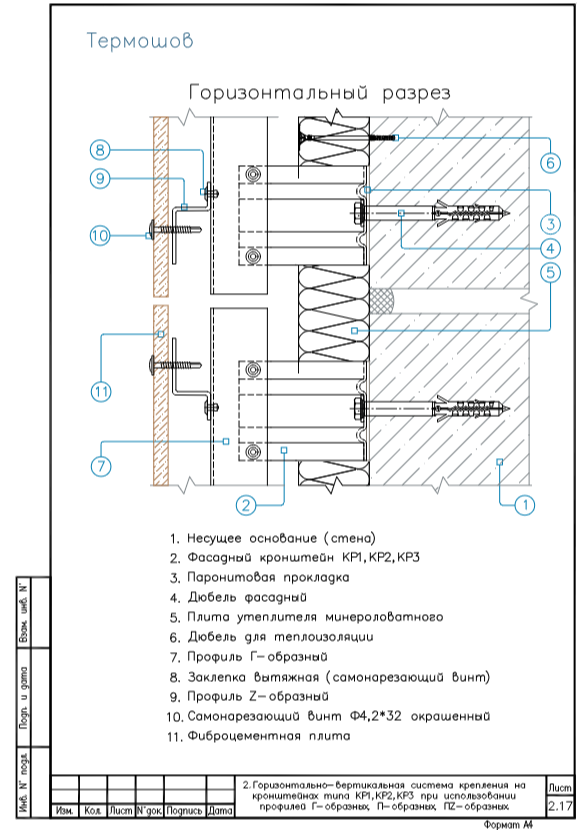

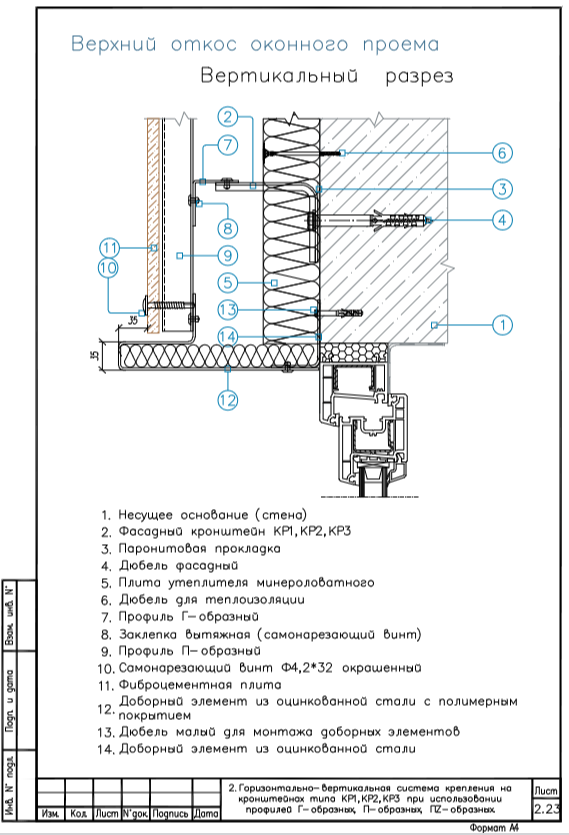

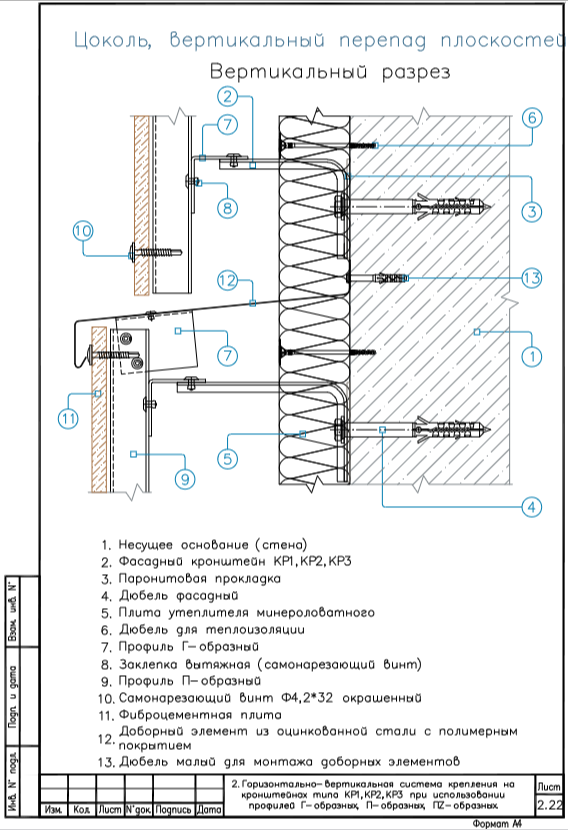

Основные узлы и сечения
Оставить заявку на расчёт
Для получения подробной консультации и расчёта вы можете обратиться к нам по контактам, указанным на сайте, или оставить заявку в данной контактной форме.

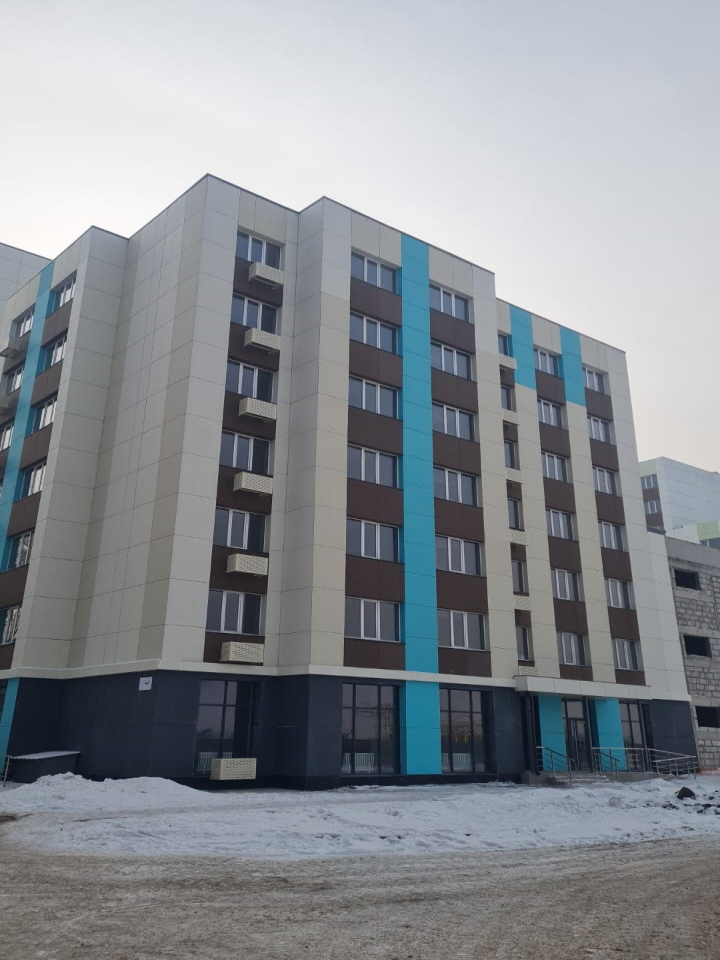

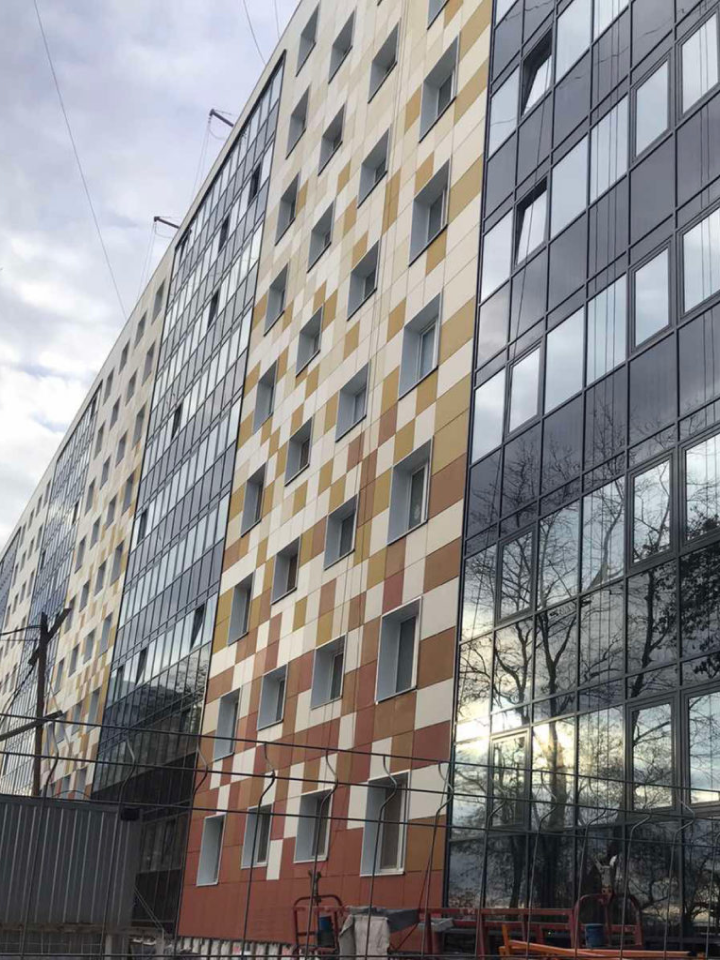

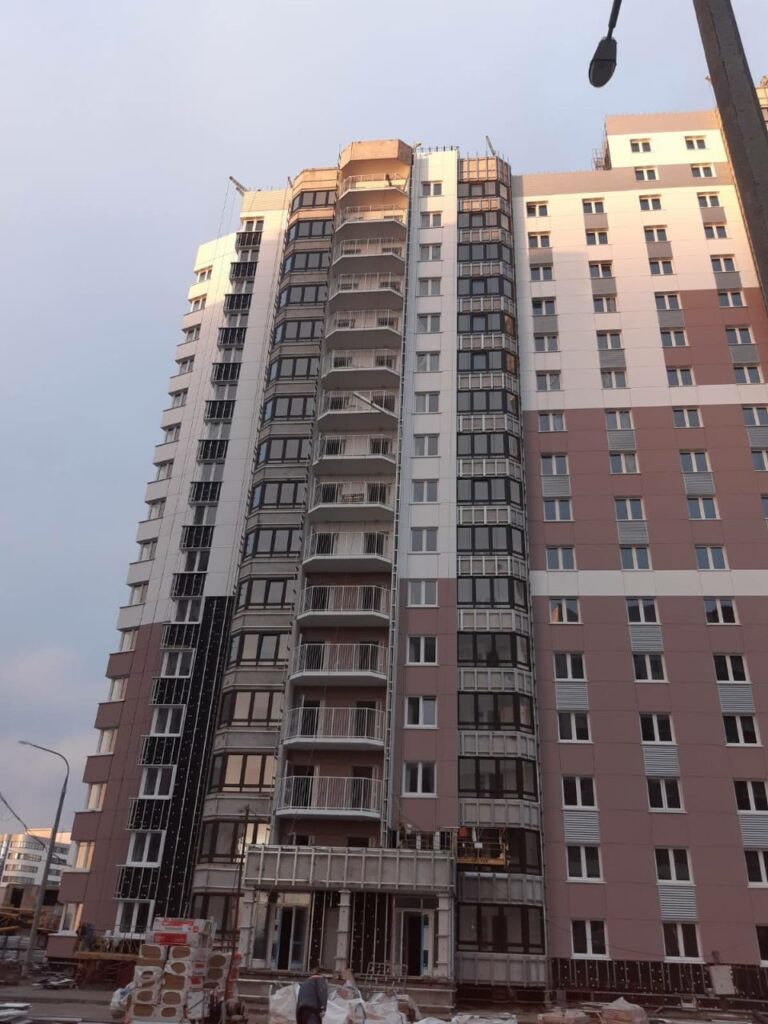

Примеры применения
