Оцинкованная фасадная система «Фаворит Композит» предназначена для облицовки здания композитными панелями.
Композитная панель (композит) — многослойная конструкция, с применением смолы PVDF, которая обеспечивает прочную и устойчивую к расслаиванию структуру. В основе панели находится армированная пластичная матрица из полимерной или металлической базы с теплоизоляционной прослойкой, что отчасти решает вопрос утепления фасада.
Особенность композитных фасадов — легкость облицовочного материала.
Также, конструкторский отдел Фаворит ФС разработал уникальное решение крепления для композитных панелей — алюминиевые салазки и икли, что на 40% снижает стоимость подсистемы, и до 25% ускоряет монтаж.
Композитный вентфасад
Подсистема вентфасада под композит применяется в 5 (пяти) вариантах исполнения в зависимости от установки направляющих профилей (вылет кронштейна относительно основания может регулироваться удлинителем):
Горизонтально-вертикальная оцинкованная навесная фасадная система под композит
Рисунок 1.

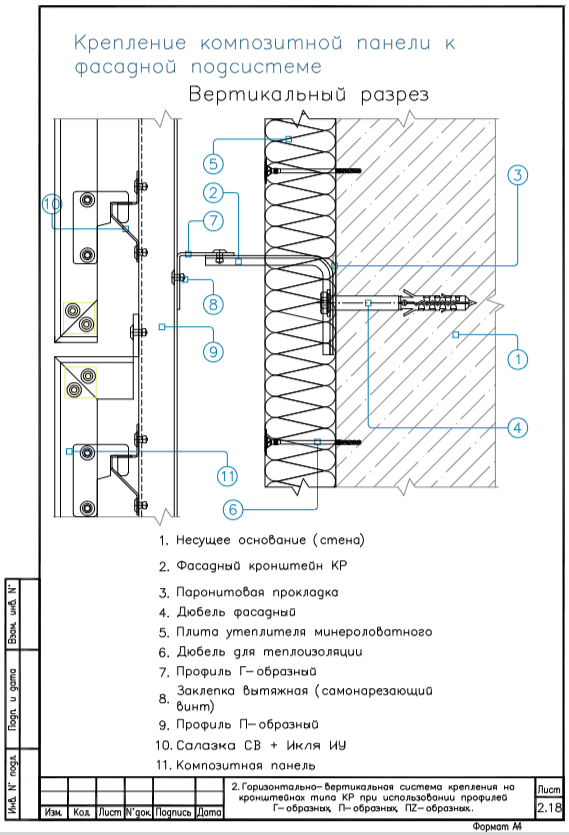

1. Горизонтально-вертикальная система крепления на кронштейнах типа КР при использовании профилей Г-образных, П-образных, ПZ-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка салазок на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.

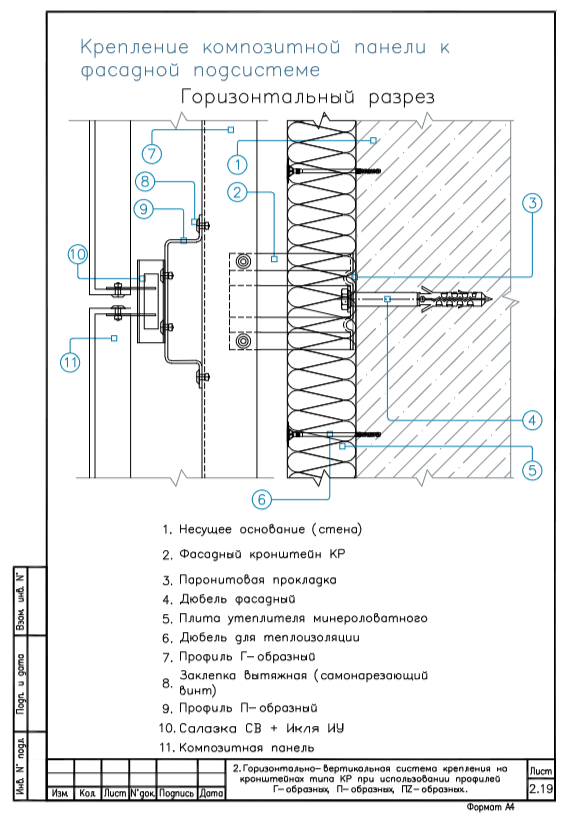

2. Горизонтально-вертикальная система крепления на кронштейнах типа КР4, КР5 при использовании профилей Г-образных, П-образных, ПZ-образных. Кронштейны типа КР4, КР5 установлены в горизонтальное положение, на них монтируется профиль Г-образный в горизонтальное положение, на который монтируются по необходимости П-образные, Z-образные профиля в вертикальном положении. Установка салазок на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.
Вертикальная навесная фасадная система на Т- и Г-образных профилях под композит
Рисунок 2.
Рисунок 3.
Вертикальная система крепления на кронштейнах типа КР при использовании профилей Т-образных и Г-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль Т-образный или и Г-образный в вертикальное положение. Установка салазок на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.
Вертикальная навесная фасадная система на Т-образном профиле под композит
Рисунок 4.

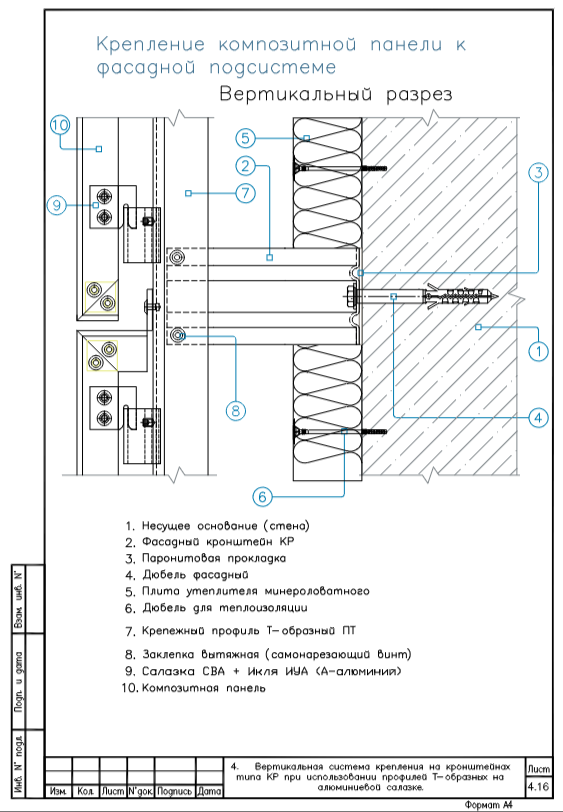

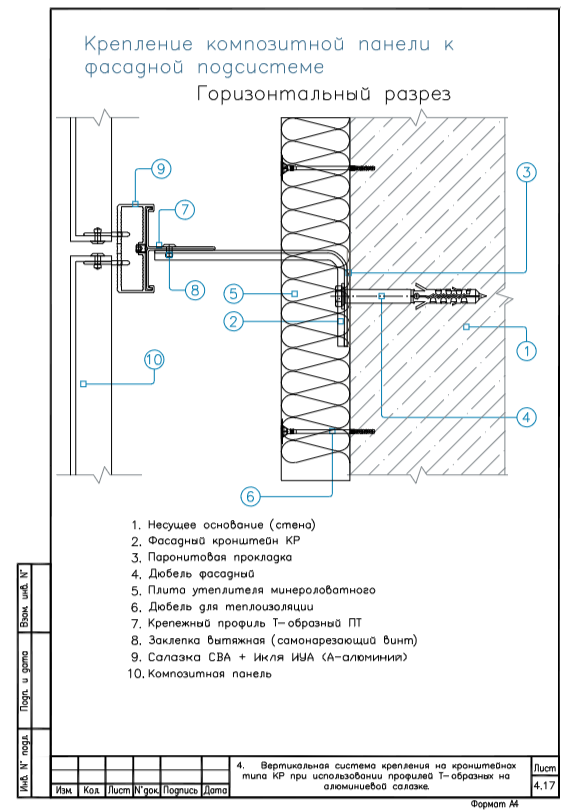

4. Вертикальная система крепления на кронштейнах типа КР при использовании профилей Т-образных. Кронштейны типа КР1, КР2, КР3, КР4, КР5 установлены в вертикальное положение, на них монтируется профиль Т-образный в вертикальное положение. Установка салазок СВА на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.
Вертикальная навесная фасадная система на С-образном профиле под композит
Рисунок 5.
5. Вертикальная система крепления на кронштейнах типа КР4, КР5 при использовании профилей С-образных. Кронштейны типа КР4, КР5 установлены в вертикальное положение, на них монтируется профиль С-образный в вертикальное положение. Установка салазок на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.
Межэтажная оцинкованная навесная фасадная система под композит
Рисунок 6.
Рисунок 7.
6. Межэтажная система крепления (рисунки 6, 7) на кронштейнах типа КМ, при использовании профилей С-образных усиленных. Кронштейны типа КМ1, КМ2, КМ3, КМ4 установлены в вертикальное положение, на них монтируется профиль С-образный усиленный в вертикальное положение. Установка салазок на вертикальные профиля с последующей установкой композитных панелей с помощью иклей.
Нужна подсистема фасада:
Подробнее о подсистемах, элементах и компании «Фаворит ФС» в PDF-каталоге:
- варианты подсистем в зависимости от облицовки
- описание подсистем
- размеры и чертежи элементов подсистем
- примеры объектов

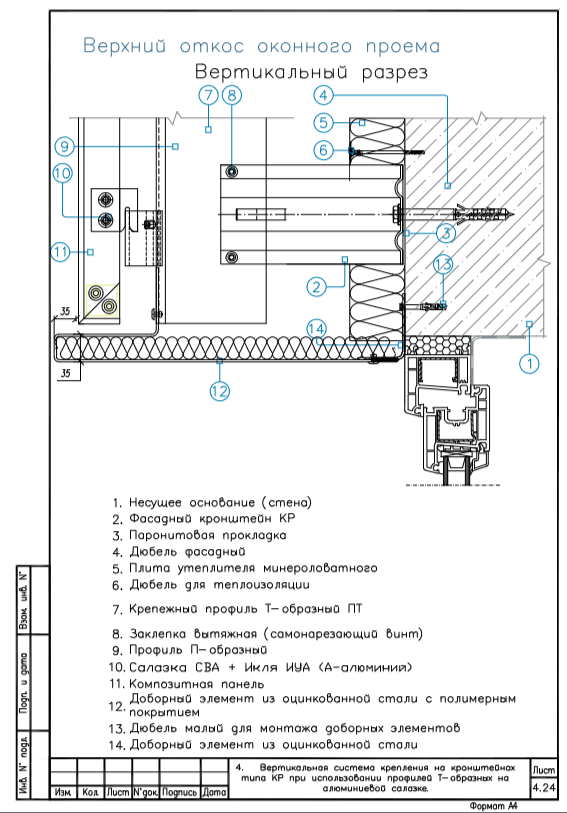

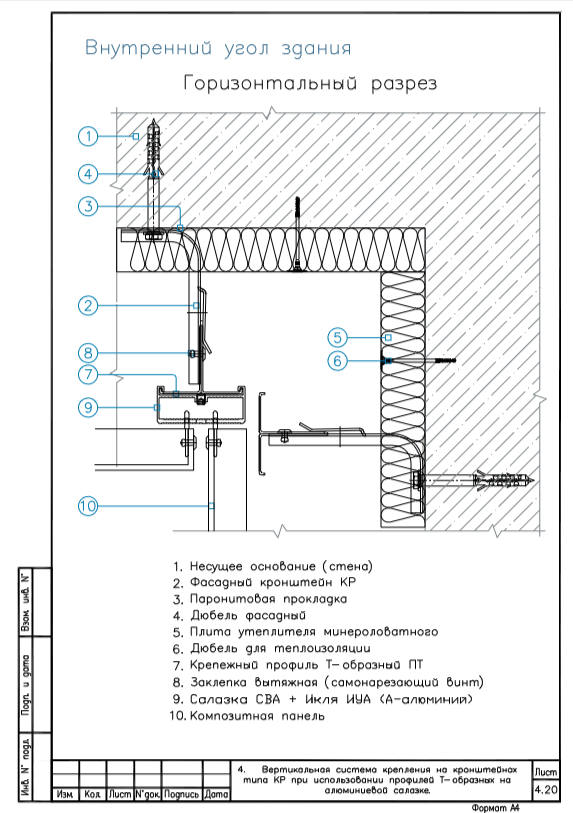

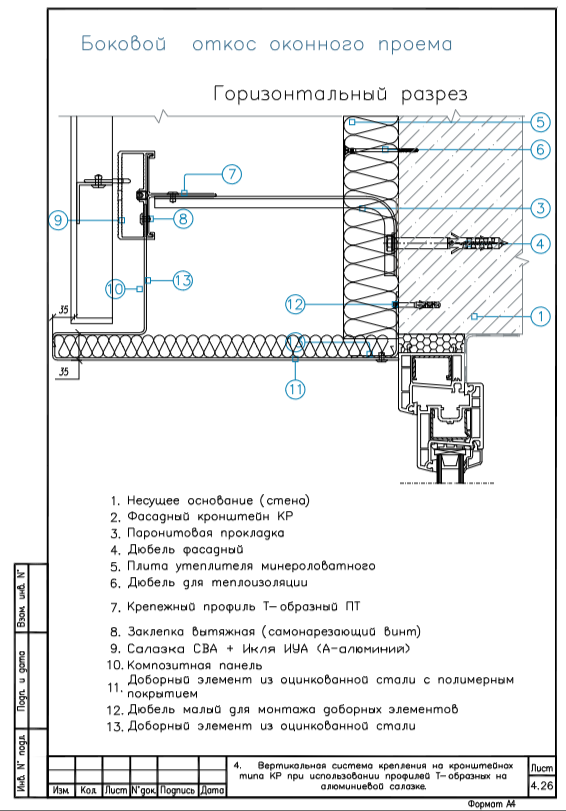

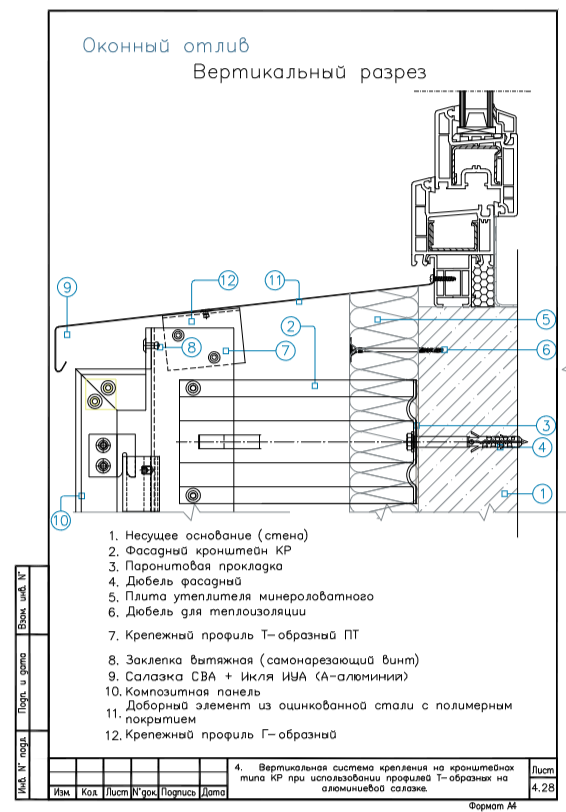

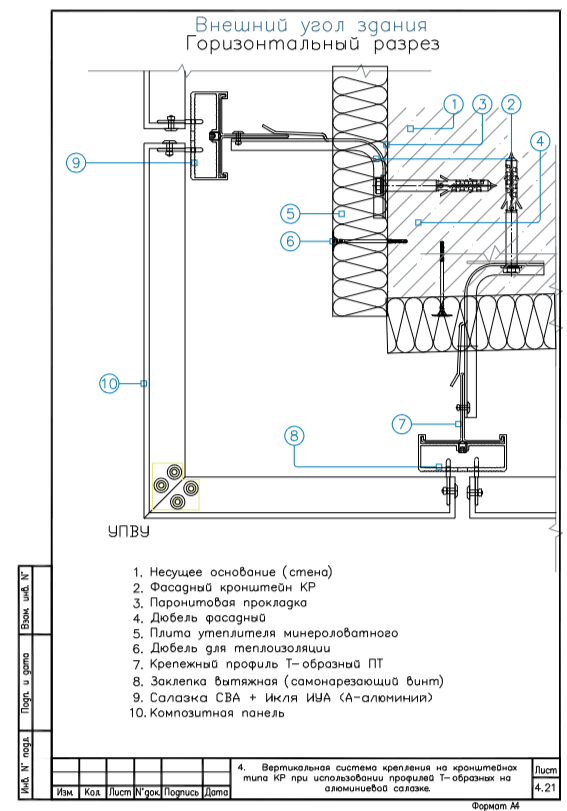

Основные узлы и сечения
