Фасадный утеплитель: виды, монтаж, типичные ошибки
В условиях роста тарифов на энергоресурсы утепление фасада становится не просто элементом комфорта, а экономической необходимостью. Навесные вентилируемые системы с эффективным утеплением позволяют существенно снизить теплопотери здания, создать комфорт внутри помещения и даже срок увеличить срок службы всей конструкции. Ключевую роль в этом играет сам утеплитель. В этой статье разберём все аспекты утепления навесных фасадов: от видов материалов до тонкостей монтажа.
Принципы работы утеплённого навесного фасада
Виды утеплителей для навесных фасадов
На то каким материалом будет утепляться здание, влияет более 20 факторов: от климатических условий региона до совместимости с дизайнерским решением фасада. Рассмотрим основные материалы, применяемые в утеплении НФС.

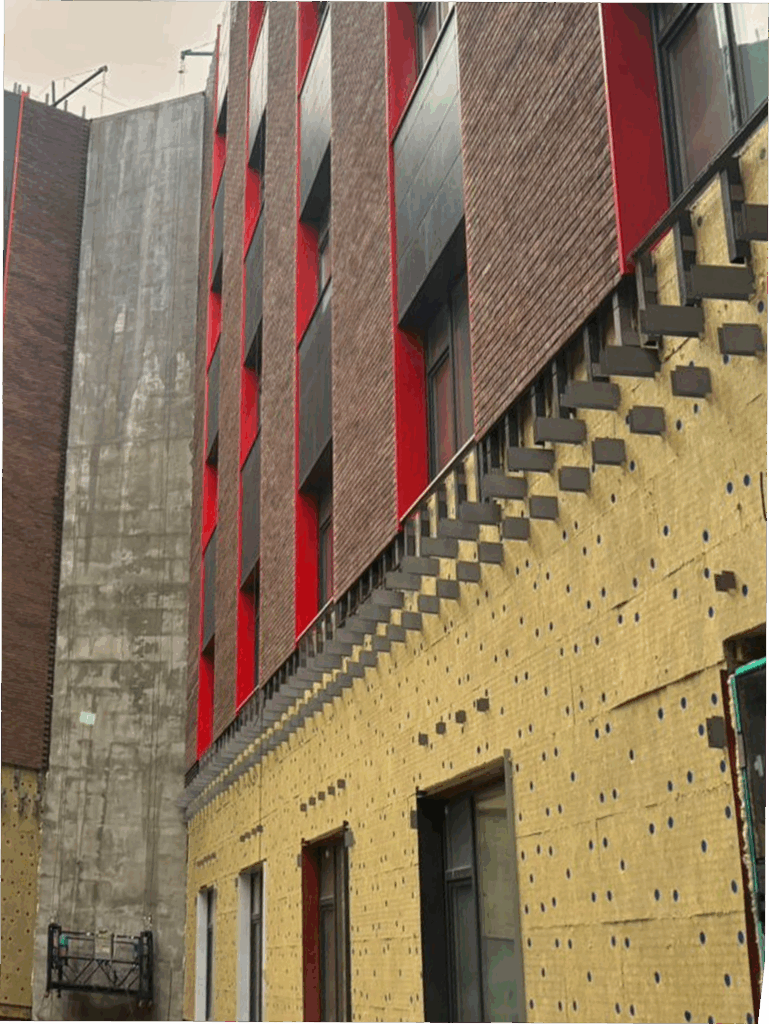

Минеральная вата (каменная, базальтовая)
Минеральная вата (в том числе базальтовая/каменная) занимает особую нишу среди утеплителей для НФС. Именно она используется для утепления на всех ответственных объектах. Её ключевые отличия от альтернативных материалов — прочность и негорючесть. Разберём по пунктам.
Характеристики:
- Теплопроводность — 0,036–0,045 Вт/(м·К);
- плотность: 80–150 кг/м³;
- группа горючести: НГ (негорючий материал)
Плюсы минеральной ваты:
- Высокая паропроницаемость;
- Устойчивость к биопоражению;
- Негорючесть;
- Инертность к химическим соединениям;
- Хорошая звукоизоляция.
Минусы минеральной ваты:
- Требует защиты от влаги;
- При неправильной установке может давать усадку;
- Тяжелый материал — доп. нагрузка на фасад.
Применение: жилые и общественные здания, объекты с повышенными требованиями к пожарной безопасности.
Стекловата
Стекловата — это волокнистый теплоизоляционный материал, изготавливаемый из расплава стекловидных отходов или специально подготовленной шихты (песок, сода, известняк, доломит). В процессе производства расплав раздувается потоком воздуха или пара, образуя тонкие волокна длиной 15–50 мм и толщиной 3-15 мкм. Готовые волокна связываются синтетическими смолами (фенол-формальдегидными или акриловыми) и формируются в плиты, рулоны или маты.
Характеристики:
- Теплопроводность: 0,038–0,046 Вт/(м·К);
- Плотность: 15–30 кг/м³;
- Группа горючести: НГ (негорючий материал).
Плюсы стекловаты:
- Низкая стоимость;
- Эластичность (удобна для неровных поверхностей.
Минусы минеральной ваты:
- Гигроскопичность;
- Меньшая долговечность по сравнению с минеральной ватой.
Применение: нежилые помещения, временные сооружения.
Экструдированный пенополистирол (XPS)
Экструдированный пенополистирол (ЭППС, XPS, eXtruded PolyStyrene) — высокоэффективный теплоизоляционный материал в форме плит. Производится методом экструзии: гранулы полистирола смешиваются со вспенивающим агентом (углекислым газом или фреонами) при высокой температуре и давлении, затем масса выдавливается через экструдер. В результате формируется равномерная мелкоячеистая структура с закрытыми ячейками диаметром 0,1–0,2 мм.
Характеристики:
- Теплопроводность: 0,028–0,032 Вт/(м·К);
- Плотность: 25–45 кг/м³.
Плюсы пенополистерола:
- Нулевое водопоглощение;
- Высокая прочность на сжатие;
- Долговечность.
Минусы минеральной ваты:
- Низкая паропроницаемость;
- Группа горючести: Г2-Г4.
Применение: нежилые помещения, временные сооружения.
Пенополиизоцианурат (PIR)
PIR – это современный полимер с закрытоячеистой структурой, являющийся дальнейшим развитием знакомого пенополиуретана (PUR). Ключевое отличие заключается в усовершенствованной формуле и процессе производства, которые придают PIR-плитам уникальные свойства. По сути, это материал нового поколения, превосходящий своих предшественников по всем ключевым параметрам.
Характеристики:
- Теплопроводность: 0,022–0,026 Вт/(м·К);
- Плотность: 30–50 кг/м³.
Плюсы PIR:
- Низкая теплопроводность;
- Огнестойкость (Г1-Г2);
- Низкий вес — удобство монтажа и транспортировки;
- Долговечность — до 50 лет.
Минусы минеральной ваты:
- Высокая стоимость;
- Требует профессионального монтажа.
Применение: энергоэффективные здания, реконструкции с жёсткими ограничениями по весу.
Эковата (целлюлозный утеплитель)
В противовес высокотехнологичным полимерным материалам на строительном рынке уверенно держится продукт с более чем вековой историей, но не теряющий своей актуальности — эковата. Этот натуральный утеплитель, чье название говорит само за себя, предлагает уникальный набор свойств, основанных на возобновляемом сырье и принципах экологичности. Эковата — это рыхлый, легкий изоляционный материал, состоящий на 81-85% из переработанной целлюлозы (чаще всего — макулатуры, газетной бумаги). Остальные 15-19% — это антипирены (борная кислота) и антисептики (бура), которые делают горючую целлюлозу безопасной и устойчивой к биологическим угрозам. В результате получается негорючий, экологичный материал, который не наносит вреда здоровью людей и окружающей среде.
Характеристики:
- Теплопроводность:0,037–0,041 Вт/(м·К);
- Плотность:45–55 кг/м³;
Плюсы эковаты:
- Усадка со временем;
- Сложность монтажа в навесных системах;
- Низкая горючесть (Г1-Г2).
Минусы эковаты:
- Высокая стоимость;
- Требует профессионального монтажа;
Применение: энергоэффективные здания, реконструкции с жёсткими ограничениями по весу
Какой толщины должен быть утеплитель?
То какой толщины будет «подушка» утепления главным образом зависит от Коэффициента теплопроводности — λут. Чем ниже этот коэффициент, тем лучше материал сохраняет тепло и, соответственно, тем тоньше слой потребуется. Лидер по эффективности здесь — напыляемый пенополиуретан за счет специальной технологии нанесения: он не образует «швов», не имеет «мостиков холода» и максимально полно сохраняет температуру стены.
Оптимальная толщина определяется по формуле:
δут=(Rтр−R)⋅λут
где:
• δут — толщина утеплителя (м);
• Rтр — требуемое сопротивление теплопередаче (м²·°C/Вт) по СП 50.13330.2012;
• Rк — термическое сопротивление конструкции стены (м²·°C/Вт);
• λут — коэффициент теплопроводности утеплителя (Вт/(м·°C)).
Рассчитаем толщину утеплителя для кирпичного дома с утеплением из каменной ваты в Московском регионе, где Rтр=3,13 м²·°C/Вт:
• стена из кирпича (Rк=0,87 м²·°C/Вт);
• утеплитель — каменная вата (λут = 0,04 Вт/(м·°C));
• δут = (3,13−0,87)⋅0,04=0,09 м (90 мм).
Таким образом, в зависимости от региона, утеплитель будет иметь следующую толщину:
• южные регионы: 50–80 мм;
• средняя полоса: 100–150 мм;
• северные районы: 150–200 мм.
Влияние на эксплуатационные характеристики
Прежде чем приступить к укладке утеплителя, необходимо правильно подготовить основание и собрать фасадную подсистему.
- Подготовка основания: Стена не требует идеального выравнивания, но необходимо удалить сильно выступающие элементы, отслаивающуюся штукатурку и другие повреждения. Поверхность должна быть прочной и устойчивой.
- Разметка и установка кронштейнов: Разметка точек крепления несущих кронштейнов проводится в строгом соответствии с проектной документацией с помощью нивелиров, отвесов и рулетки. Под каждый кронштейн через анкерный дюбель устанавливается паронитовая или пластиковая прокладка. Это необходимо для снижения теплопотерь через «мостики холода» и защиты от влаги. Кронштейны крепятся к стене с помощью анкерных дюбелей.
- Общие правила монтажа теплоизоляционного слоя Монтаж производится снизу вверх: первый ряд плит устанавливается на стартовый (цокольный) профиль, который принимает на себя вес всей теплоизоляции.
Плиты должны плотно прилегать друг к другу и к стене. Нельзя оставлять зазоры, так как они становятся «мостиками холода», где будет конденсироваться влага.
При двухслойном утеплении плиты второго слоя монтируются со смещением стыков относительно первого слоя (как в кирпичной кладке), чтобы обеспечить максимальную теплотехническую однородность. В местах прохождения кронштейнов в утеплителе делаются аккуратные надрезы или отверстия. Нельзя вырезать большие отверстия, это нарушит целостность слоя.
Типичные ошибки монтажа утеплителя
- Недостаточная толщина утеплителя — повышенные теплопотери, конденсация влаги
- Отсутствие пароизоляции накопление влаги в утеплителе, снижение эффективности
- Неправильный выбор дюбелей отрыв плит, деформация фасада
- Нарушение вентиляционного зазора застой воздуха, гниение материалов
- Плохое уплотнение стыков образование мостиков холода
- Использование горючих материалов без защиты риск распространения огня
Особенности утепления разных типов зданий с НФС
Утепление жилых домов
- Приоритет: экологичность и пожаробезопасность
- Рекомендуемые материалы: минеральная вата, PIR
- Толщина утеплителя: 100-150 мм
Офисные и торговые центры
- Приоритет — скорость монтажа, долговечность
- Рекомендуемые материалы: XPS, композитные панели с утеплителем PIR
- Толщина утеплителя: 80-120 мм
Промышленные объекты
- Приоритет — устойчивость к агрессивным средам
- Рекомендуемые материалы: базальтовая вата с покрытием
- Толщина утеплителя: 120–200 мм
