Устройство и монтаж откосов в системе вентилируемого фасада
Навесной вентилируемый фасад – это решение, которое значительно улучшает внешний вид здания и повышает его энергосберегающие характеристики. Ключевую роль здесь играет воздушный зазор под облицовкой, предотвращающий накопление конденсата. Облицовка надежно защищают конструкцию от осадков, увеличивая ее долговечность и придавая презентабельный вид зданию.
Оформление откосов и отливов оконных проемов является одной из самых ответственных задач при монтаже НВФ, наравне с устройством примыканий к кровле, цоколю и углам.

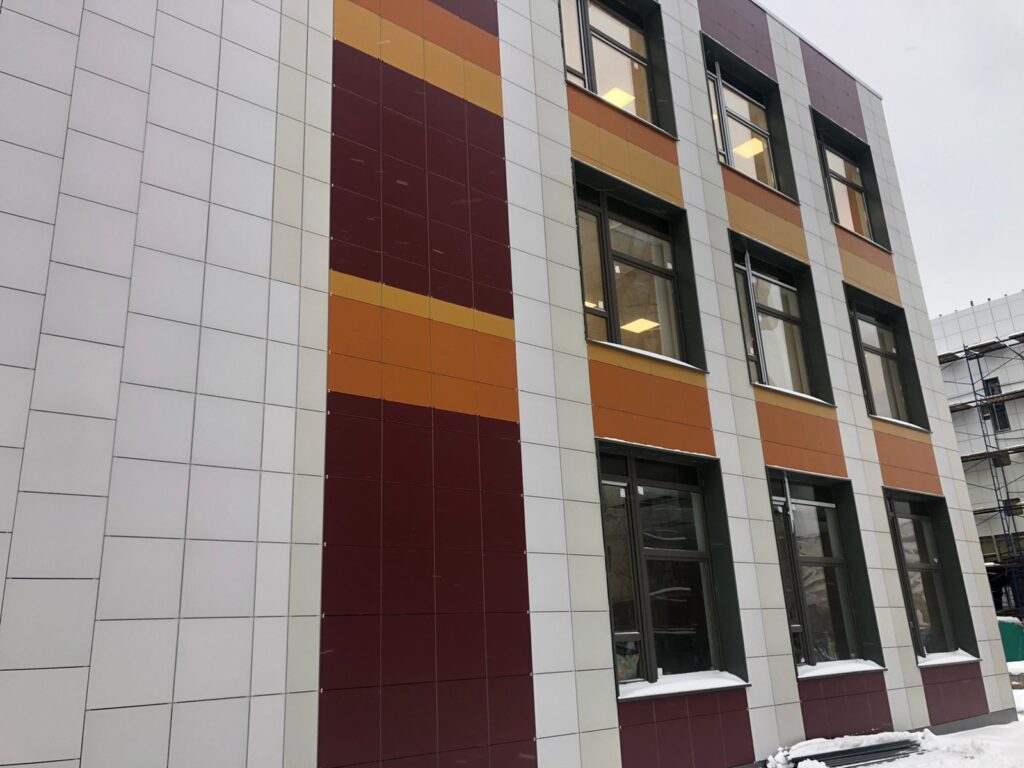

Откосы и отлив — это элементы, обрамляющие и оформляющий поверхности (в основном оконных проемов) здания, облицованное навесным фасадов. Откосы располагаются с боковых сторон и сверху в оконном проеме, а отлив находится по нижней стороне окна со стороны фасада.
Особенности монтажа откосов и отливов
Проект монтажа навесного фасада детально описывает способ организации примыканий в зоне откосов. При этом учитывается тип облицовочного материала, вид утеплителя и материал стен самого здания.
Наружные откосы в системе НВФ выполняют несколько критически важных функций:
— Обеспечение беспрепятственной циркуляции воздуха в вентиляционном зазоре.
— Повышение уровня пожарной безопасности конструкции.
— Защита внутренних слоев «пирога» фасада от влаги и загрязнений.
— Создание эстетически завершенного внешнего облика здания.
Их монтаж обычно проводят на этапе установки подсистемы или непосредственно перед финишной облицовкой.
Выбор материалов для откосов
Для отделки оконных проемов в вентфасадах применяют различные подходы. Часто используется тот же материал, которым облицован основной фасад. Это может быть керамогранит, фиброцемент, HPL-панели, листовой металл (в случае облицовки кассетами). Это позволяет добиться единства внешнего вида.
Если технологически невозможно использовать панели, откосы монтируют на специальную обрешетку. По сути, создается дополнительный короб из оцинкованной стали, который выполняет и функцию противопожарной отсечки.
Наиболее распространенный материал для обрамления проемов – листовой металл (оцинкованная сталь толщиной от 0,5-0,7 мм). Сталь, как правило, имеет защитно-декоративное полимерное покрытие, цвет которого подбирается в тон фасаду или делается контрастным.
Толщина металла напрямую зависит от ширины откоса. Для элементов шире 30 см рекомендуется использовать сталь от 0,7 мм – это гарантирует жесткость конструкции и отсутствие прогибов. В нижней части обязателен установка отлива, который должен выступать за линию облицовки на 60 мм для отвода воды. Под отливом организуется вентиляционный зазор для циркуляции воздушных потоков.
Способы примыкания откосов
Существует два основных метода соединения:
- Без обрамляющего бортика: лицевая часть откоса заводится за основную облицовку. Этот способ подходит для систем с керамогранитом, металлическими кассетами и HPL-панелями. Крепление осуществляется саморезами к оконной раме и заклепками к направляющим фасада.
- С рамой обрамления: специальная рамная конструкция маскирует торец облицовочных плит. Крепление аналогично, но бортик рамы выступает за плоскость фасада не более чем на 10 мм. Этот метод применяется для металлических откосов.
Утепление откосов
Технология утепления зависит от того, как расположено окно относительно плоскости стены, и от общей толщины фасада.
Если окно находится в одной плоскости со стеной, используется основной утеплитель системы, например, пенополистерол. Если же окно утоплено в проем, применяют два основных материала:
— Пенопласт: Легкий, недорогой и влагостойкий материал. Главные недостатки – хрупкость и необходимость в последующей отделке.
— Минераловатные плиты: Самый популярный вариант. Обладают отличными теплоизоляционными свойствами, не требуют тщательного выравнивания основания. Однако минеральная вата нуждается в обязательной гидрозащите, а ее монтаж сложнее, чем у пенопласта.
Использование монтажной пены для наружных работ не рекомендуется из-за ее быстрого разрушения под воздействием ультрафиолета и влаги.
Утепление ведется в последовательности: сначала верхняя часть откоса, затем боковые. Теплоизолятор фиксируется тарельчатыми дюбелями. В качестве финишной защиты утеплителя может служить влагостойкая штукатурка, гипсокартон или полимерная пленка.
