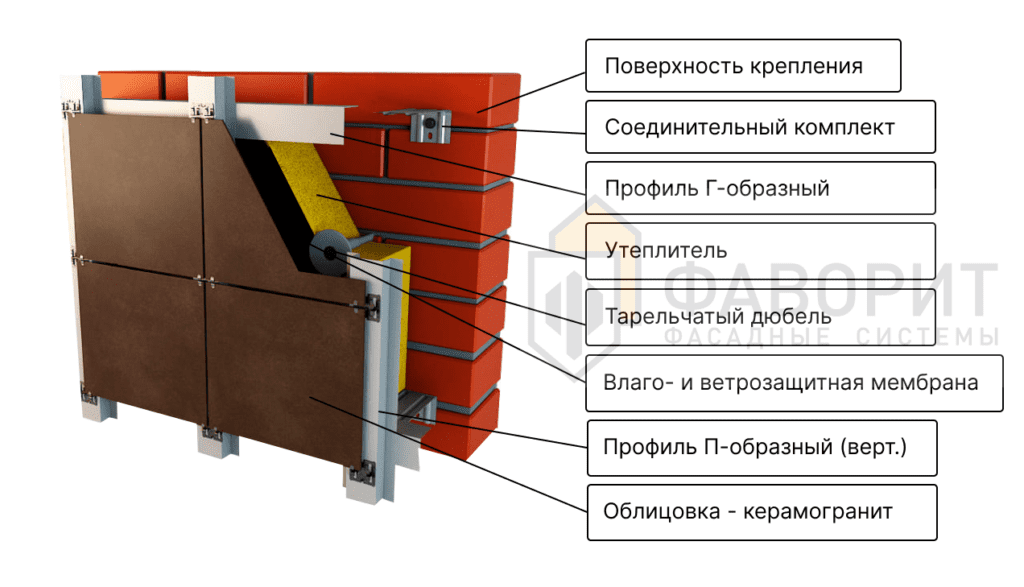

Устройство вентилируемого фасада
Вентилируемый фасад — это многослойная система утепления, которая позволяет воздуху беспрепятственно циркулировать снизу вверх благодаря вентиляционному зазору, а также защищает фасад от влаги и шума.
Рассмотрим подробнее из каких частей состоит вентилируемый фасад.
Элементы вентфасада
- Подсистема вентилируемого фасада
- Утеплитель
- Ветро- влагозащита (мембрана)
- Вентиляционный зазор
- Облицовочный материал
Подсистема вентфасада
Выбор вида подсистемы определяется как особенностями используемой облицовки так и характеристиками фасада здания. В любом случае к нему предъявляются строгие требования, выполнение которых влияет на надежность и срок службы всего вентфасада.
Подсистема должна быть максимально легкой, но в то же время достаточно прочной, чтобы справляться с нагрузками, создаваемыми облицовкой.
Основными элементами подсистемы являются:
- Кронштейны, которыми весь фасад крепиться к стене. Это несущий элемент.
- Удлиннители кронштейнов — в случае если на фасаде есть удаленные участки, которые также необходимо облицевать по общему уровню.
- Каркас из вертикальных и/или горизонтальных профилей, крепящихся к кронштейнам. На них крепиться облицовочный материал.
- Крепежные элементы, с помощью которых облицовка крепиться на каркас (для каждого вида крепления выбираются свои комплектующие: кляммеры, вытяжные заклепки, стальные винты и др.).

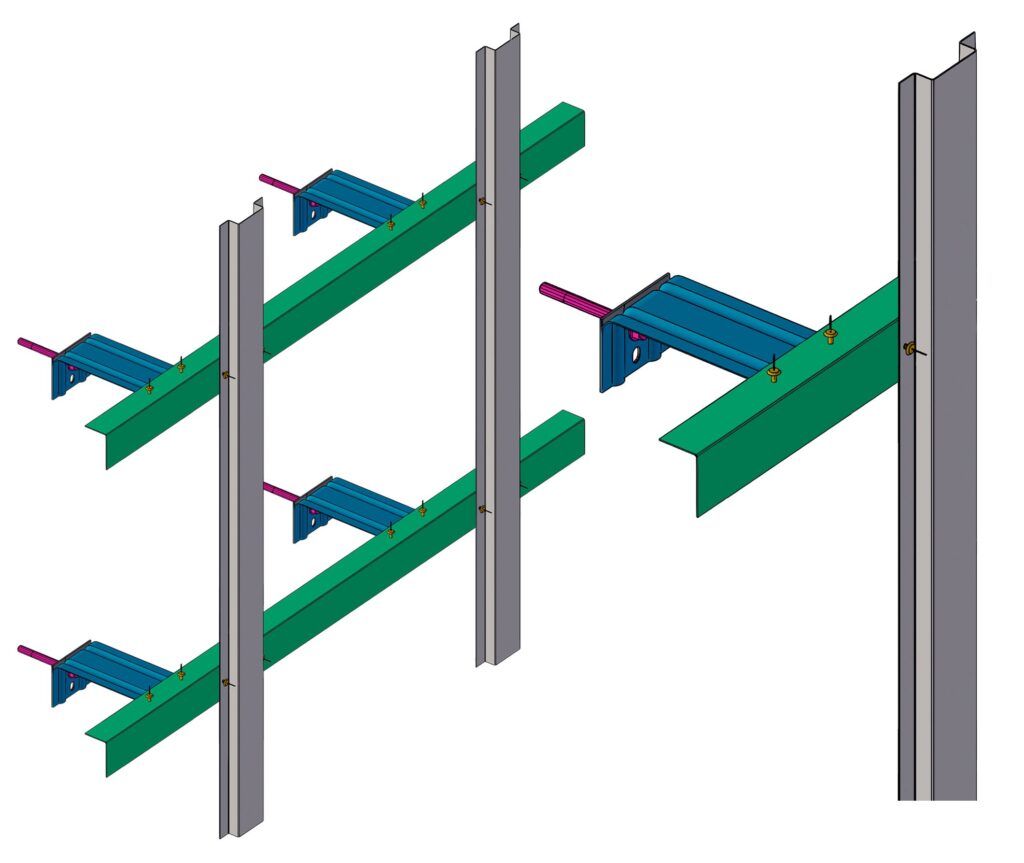

Одной из самых популярных видов подсистем для коммерческой и жилищной облицовки является горизонтально-вертикальная оцинкованная подсистема на Г- , П- и на ПZ-образных направляющих:

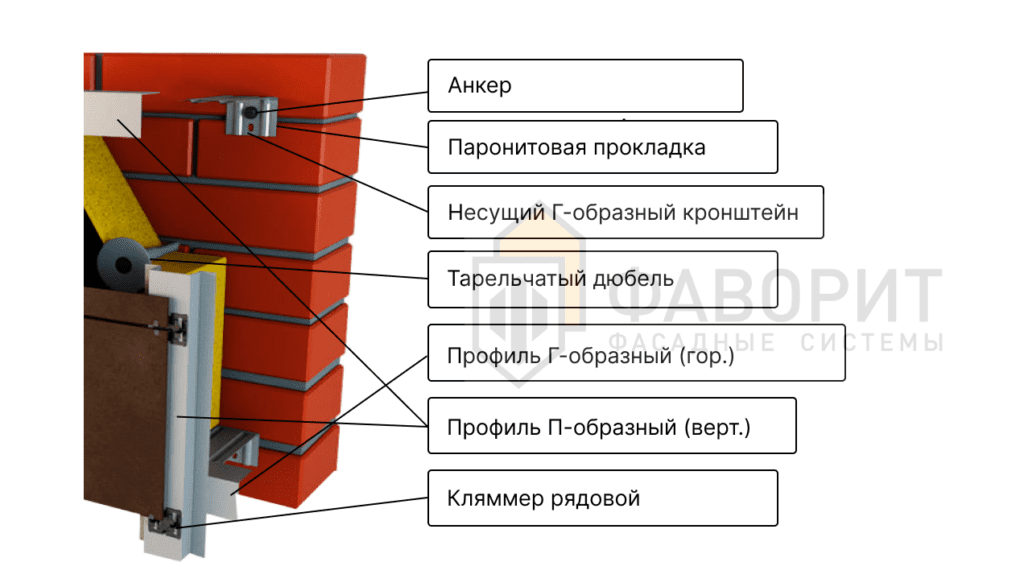

Пример горизонтально-вертикальной оцинкованной подсистемы под керамогранит.
В данном случае на несущий кронштейн крепится горизонтальная Г-образная направляющая, стянутая П-образным вертикальным профилем. В зазор между фасадом и подсистемой закладывается слой утеплителя, придерживаемого тарельчатым дюбелем.
Далее укладывается слой ветро- и влагозащитной мембраны, защищающий фасад от влаги.
На П-образный профиль, в случае с облицовкой керамогранитом, с помощью кляммеров крепятся керамогранитные плиты.
Выбирая материалы для изготовления подсистемы, следует рассмотреть три основных варианта:
• алюминиевый сплав – подходит для установки НВФ с легкими облицовочными панелями, например, АКП. Этот вариант отличается небольшими нагрузками на стены здания, легкостью монтажа и высоким уровнем устойчивости к коррозии;
• оцинкованная сталь – подходит для тяжелых облицовочных материалов. Для усиления антикоррозийных свойств детали данной подсистемы обрабатываются специальной краской или имеют защитную полимерную пленку;
• нержавеющая сталь – самая дорогая из представленных опций и принадлежит к категории элитных строительных материалов. Тем не менее, ее эксплуатационные характеристики также впечатляют — она может служить до 50 лет, не теряя своих качеств под воздействием окружающей среды или тяжестью даже самых массивных облицовок.
Выбор конкретного материала для подсистемы всегда проводится на основании тщательных расчетов, учитывающих все нагрузки, возникающие в процессе длительной эксплуатации.
Утеплитель для вентфасада
После установки подсистемы укладывается теплоизоляционный слой.
Выбор утеплителя зависит от климатических условий, требований к теплоизоляции и бюджета. Минеральная вата обладает хорошими теплоизоляционными свойствами, паропроницаемостью и звукоизоляцией. Пенопласт, хотя и дешевле, менее экологичен и обладает меньшей паропроницаемостью, что может привести к накоплению влаги в конструкции фасада. Поэтому его использование в вентилируемых фасадах менее предпочтительно.
В вентилируемых фасадах чаще всего применяются негорючие материалы: минераловатные плиты (базальтовая, каменная вата) различной плотности, а также стекловолоконные плиты.
Ветро- влагозащита фасада
Мембрана или другая крепится к подсистеме с помощью специальных крепежных элементов, обеспечивающих надежную фиксацию и герметичность. Для защиты утеплителя от влаги используется ветровлагозащитная мембрана. Это специальный материал, пропускающий пар изнутри помещения, но не пропускающий влагу снаружи. Правильный выбор мембраны важен для предотвращения намокания утеплителя, что снижает его теплоизоляционные свойства и может привести к развитию плесени и грибка.
Вентиляцилнный зазор вентфасада
Ключевой элемент вентилируемого фасада – вентиляционный зазор. Это пространство между ветровлагозащитной мембраной и облицовочным материалом, обеспечивающее естественную циркуляцию воздуха, который удаляет избыточную влагу. Ширина вентиляционного зазора должна быть не менее 30-50 мм, а для некоторых типов облицовки может требоваться больший зазор. Для обеспечения эффективной вентиляции в конструкции предусматриваются вентиляционные отверстия в нижней и верхней частях фасада.
Облицовочный материал вентилируемого фасада
Облицовочный материал. В качестве облицовочного материала могут использоваться различные материалы: керамический гранит, металлокассеты, фиброцементные панели, сайдинг, деревянные панели и др. Выбор материала зависит от архитектурных решений, бюджета и требований к долговечности и эстетике. Однако, следует помнить, что для зданий с недостаточной несущей способностью основания необходимо выбирать легкие облицовочные материалы, чтобы не перегружать конструкцию. Например, для высотных зданий часто используются алюминиевые композитные панели, отличающиеся малым весом и высокой прочностью. Важно также учитывать факторы эксплуатации, такие как устойчивость к УФ-излучению, атмосферным осадкам и механическим повреждениям. Правильно спроектированный и смонтированный вентилируемый фасад обеспечит долговечность, энергоэффективность и эстетичный внешний вид здания на долгие годы.
Резюмируя
Основное отличие вентфасада от традиционных облицовок заключается именно в наличии вентиляционного зазора между стеной и облицовочным материалом. Этот принцип и позволяет создать дополнительную теплоизоляцию и обеспечить вывод влаги из-под облицовки и чем качественнее будет выполнен каждый из этапов подбора материала, способа его крепления, и соблюдении техники монтажа, тем дольше будет служить вентилируемый фасад.
